Сигнализатор ВС-540Е

Моноблочный сигнализатор ВС-540Е – сигнализатор вибрационного типа для фиксации предельных уровней жидких веществ, выполненный в моноблочном стальном корпусе, предусматривающем защиту от взрыва согласно ГОСТ 12.1.011. Конструкция сигнализатора предусматривает легкий монтаж прибора в любом положении. Устройство лишено движущихся компонентов, что гарантирует длительный срок эксплуатации и исключает необходимость дополнительного обслуживания. Прибор готов к использованию и не требует дополнительной настройки или калибровки.

Назначение сигнализатора ВС-540Е

Сигнализатор данной серии предназначен для обнаружения уровня поверхности жидкостей в трубопроводах, резервуарах хранения и емкостях, оснащенных механизмами перемешивания. Конструкция прибора позволяет осуществлять фиксацию как верхнего, так и нижнего предела уровня жидкости в зависимости от выбранного положения соответствующей перемычки на плате устройства. Вибрационная вилка устройства не реагирует на пену и изготовлена из нержавеющей стали, что позволяет использовать прибор в том числе и в пищевой промышленности.

Устройство и работа

Прибор состоит из вибрационной вилки, управляемой пьезоэлектрическим элементом, и блока электронного управления, осуществляющего обработку данных. Вилка в свободном состоянии имеет постоянную частоту колебаний (80 Гц), но при погружении в жидкость частота ее колебаний меняется. Разность частот учитывается блоком электронного управления, который передает команды на подключенное к сигнализатору реле, либо бесконтактный выключатель в случае эксплуатации во взрывоопасной среде. О срабатывании прибора сигнализирует соответствующий светодиодный индикатор.

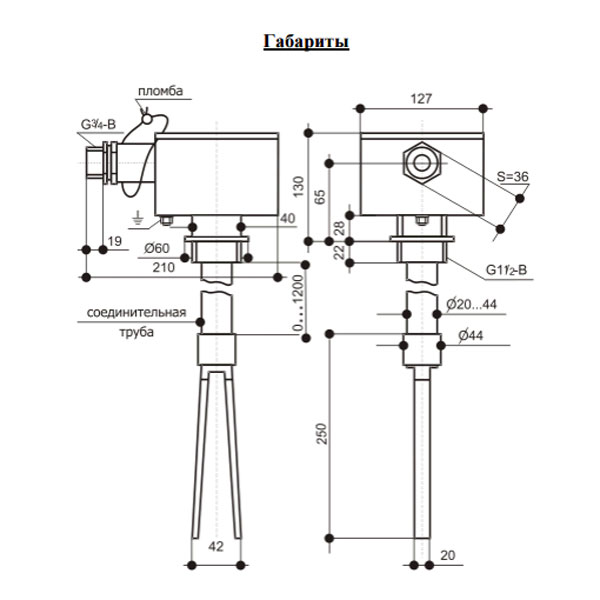

Схема сигнализатора
