Шкаф технологической автоматики ШТА является основным интеллектуальным узлом программно-аппаратных комплексов управления производством и предназначены для координации работы всего производственного оборудования в соответствии с заданным алгоритмом.

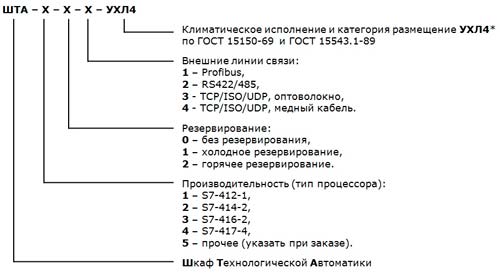

Структура условного обозначения
Устройство и принцип действия
Шкафы ШТА выполняются на базе стандартных промышленных контроллеров (по умолчанию Siemens). Поэтому прикладное программное обеспечение для шкафов ШТА может быть разработано как специалистами по соответствующему техническому заданию, так и собственными службами Заказчика или сторонними организациями.
Шкафы запитываются от стандартной сети переменного тока 220В, 50Гц. Для защиты от кратковременных колебаний сетевого напряжения в шкафах предусмотрены источники бесперебойного питания. Потребляемая мощность шкафом ШТА не превышает 500Вт. Для индикации состояния шкафа на его двери расположены лампы индикации наличия питания, работы и аварии, а также органы управления и параметрирования.
| Габариты шкафа, ВхШхГ, мм* |
Тип процессора* | Количество каналов ввода-вывода, дискретных/ аналоговых, не более |
Внешние интерфейсы | Объем Flash EEPROM |
Время выполнения операций, мкс | ||
| логических | с фикс. точкой | с плаваю щей точкой | |||||
| 1800х600х400 2000х600х600 |
S7-412-1 | 32768/2048 | Profibus, RS485/422, TCP/ISO/UDP, прочее* |
до 64МБ | 0,1 | 0,1 | 0,3 |
| S7-414-2 | 65536/2048 | 0,06 | 0,06 | 0,18 | |||
| S7-416-2 | 131072/8192 | 0,04 | 0,04 | 0,12 | |||
| S7-417-4 | 131072/8192 | 0,03 | 0,03 | 0,09 | |||
* - уточняется при заказе.
По умолчанию, шкафы ШТА выполняются на базе промышленных контроллеров Siemens серии S7-400. Однако, в случае необходимости, могут быть применены контроллеры фирм Omron, Schneider Electric и пр.
Комплектация
В случае необходимости шкафы ШТА комплектуются системами принудительной вентиляции и кондиционирования.
Возможности шкафов ШТА позволяют интегрировать программно-аппаратные комплексы управления производством на их основе в любую существующую АСУТП предприятия.
