Сепараторы вторичного пара СВП

Сепараторы вторичного пара СВП (иногда называют сепаратор вторичного вскипания) предназначены для использования в системах продувки котлов и возврата тепла, где важно отделить пар вторичного вскипания из продувки для предотвращения загрязнения питательного бака котла и/или поверхностей передачи тепла. Также подходят для применения в системах сбора и возврата конденсата.

Принцип работы

Давление конденсата/продувочной воды, поступая в сепаратор СПВВ снижается, что приводит к вторичному вскипанию. Вторичный пар возвращается в систему или используется в других технологических целях, например в системе отопления.

Установка

Сепаратор пара вторичного вскипания СПВВ монтируется вертикально таким образом, чтоб отверстие выхода вторичного пара находилось вверху. В каждом сепараторе имеется резьбовой штуцер размером G1/2"(внут.резьба) для установки манометра с компенсационной трубкой. Для отвода от сепаратора конденсата рекомендуется использовать узел отвода конденсата, состоящий из фильтра сетчатого, поплавкового конденсатоотводчика, смотрового стекла, обратного клапана и запорной арматуры. На сепараторе есть патрубок для предохранительного клапана.

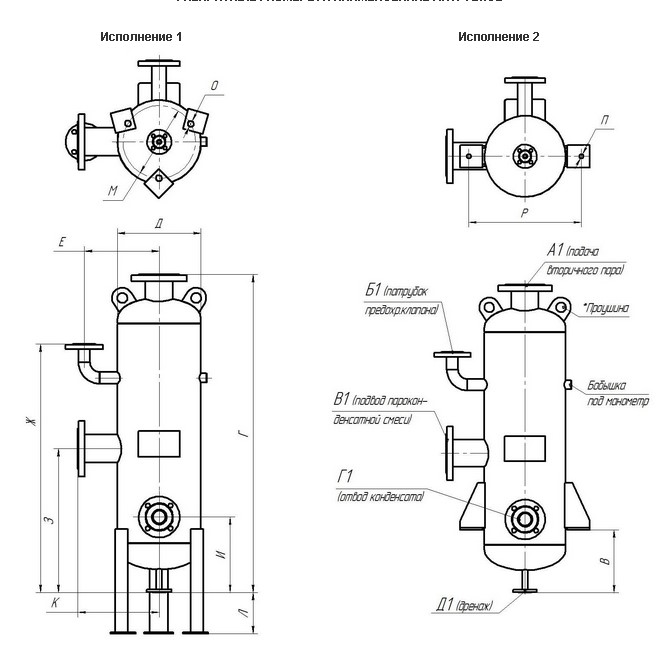

Рис.1 Схема сепаратора СВП
