Модульный автоматический выключатель FB1-63 ECO 1P B5
Оплата
- Безналичный расчет
- Предоплата на банковкую карту
- Оплата с отсрочкой платежа
Доставка
- Деловые Линии;
- ПЭК;
- ЖелДорЭкспедиция;
- КИТ;
- Энергия;
Модульный автоматический выключатель FB1-63 ECO 1P B5 предназначен для применения на объектах гражданского строительства и объектах административно-коммерческого назначения.
Рис.1 Схема габаритных размеров модульного выключателя FB1-63 ECO 1P B5

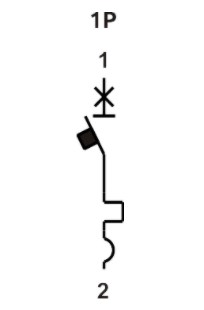

Рис.2 Принципиальная схема модульного выключателя FB1-63 EC 1P B5
|
Стандарт |
IEC/EN 60898 |
|
Количество полюсов |
1 |
|
Время-токовая характеристика |
B |
|
Номинальное напряжение Ue, V |
~230/400 |
|
Номинальный ток Ie, A |
5 |
|
Номинальная частота, Hz |
50/60 |
|
Номинальное напряжение изоляции Ui, V |
500 |
|
Номинальное импульсное напряжение Uimp, V |
4000 |
|
Селективний класс |
3 |
|
Предельная коммутационная способность Icu, A |
6000 |
|
Коммутационная износостойкость (электрическая / механическая) |
10000/20000 |
|
Подключение дополнительных устройств |
нет |
|
Пересечение проводников, которые подсоединяются, mm2 |
до 25 |
|
Степень защиты |
ІР20 |
|
Момент зажима болтов, Nm |
2,0 |
|
Крепления на DIN-рейку |
35х7.5 |
Функции
- Защита электрических цепей от перегрузки и токов короткого замыкания.
- Оперативное включение и отключение электрических цепей переменного тока.
| Вложение | Размер |
|---|---|
| Руководство по эксплуатации | 190.78 КБ |
